Re: Bizzarerie électrique manos
Posté : sam. sept. 01, 2018 19:13 pm
par Cyril Saiter
Ben le plus permanant c est pour avoir l affichage du voltage
Envoyé de mon XT1072 en utilisant Tapatalk
Re: Bizzarerie électrique manos
Posté : sam. sept. 01, 2018 21:10 pm
par summit
Cyril Saiter a écrit : sam. sept. 01, 2018 10:02 am
Sur les photos masse mano et masse lumière tous couple fils marron
Le bleu noir + après contact tous couple
Le gris rouge + eclerage tous couple sur varia bouton lumière
Le jaune noir G temp eau sur capteur eau
Le bleu G pression huile sur capteur
Le rouge G + 12v permanant
Envoyé de mon XT1072 en utilisant Tapatalk
Bon je constate que tu n'es pas doué en électricité, pourtant c'est si simple, un collègien de sixième serait le faire.
Le + contact alimente les 3 manos, idem 3 fils qui relient la masse. Tu oublies le + permanent, il est là pour alimenter ton autoradio.
Il te reste 2 fils, un qui va à la sonde de pression d'huile et l'autre à la sonde de T°, puis un autre fil qui alimente tes éclairages
Re: Bizzarerie électrique manos
Posté : sam. sept. 01, 2018 21:23 pm
par Cyril Saiter
Alors déjà je suis électricien et les shemas je les connais par cœur sur mon voltmètre il y a 3 fils marron masse bleu noir + ap contact et rouge le 12v permanant pour la mesure donc je ne vois pas ce que cette remarque désobligeante viens faire ici on c'est rendu compte que le voltmètre avais un problème et c est exactement brancher comme tu vien de l écrire si tu lit le topic depuis le début tu verras qu une partie de la solution a été trouvée la 2 ème c est une fuite sur le faisceau car masse sur batterie et + debranche j ai 1,24A donc consso du à un court circuit la est le véritable pb
Envoyé de mon XT1072 en utilisant Tapatalk
Re: Bizzarerie électrique manos
Posté : dim. sept. 02, 2018 09:28 am
par summit
Il faudra que tu nous expliques comment tu mesures du voltage sur du courant continu.
Tu nous parle de ton + direct batterie, ainsi que de ton + contact et enfin de la masse, le tout relié à ton voltmètre.
Ou tu t'es mal exprimé, et j'ai très compris, ou tu confonds le branchement d'un voltmètre et d'un ampéramètre?
Re: Bizzarerie électrique manos
Posté : dim. sept. 02, 2018 09:41 am
par coolraver
Cyril Saiter a écrit : sam. sept. 01, 2018 19:13 pm
Ben le plus permanant c est pour avoir l affichage du voltage
Envoyé de mon XT1072 en utilisant Tapatalk
quel est la marque de ton mano ? il y a pas besoin de + permanent pour avoir l'affichage du voltage, le + après contact suffit....du moins c'est comme ça sur la plupart des manos
Re: Bizzarerie électrique manos
Posté : lun. sept. 03, 2018 14:05 pm
par Cyril Saiter
c est un vdo d origine avec un + ap contact bleu noir une masse marron et un 3eme fil (rouge +12v) contact coupé il fonctionne parfaitement mais contact mis il tombe a 0 donc si je met le rouge sur le plus ap contact avec le fil bleu noir du plus ap contact contact coupé 0 et contact mis ca marche mais si je démarre le moteur retombe a 0
Re: Bizzarerie électrique manos
Posté : lun. sept. 03, 2018 14:45 pm
par cdrik915
Si le mano est connecté a un plus permanent , il va constamment rester en fonction et donc consommer.
De plus c'est inutile.
J'ai aussi des vdo , et juste un plus apres contact necessaire , une masse ,l'alim lié a l'eclairage et l'info capteur , sauf bien sur le volmetre qui n'a besoin que d'un plus AC , l'alim eclairage et une masse.
J'ai pris l'alimentation eclairage sur la loupiote du cendrier.
Re: Bizzarerie électrique manos
Posté : lun. sept. 03, 2018 14:49 pm
par Cyril Saiter
ok donc en gros le fil rouge ne sert a rien je le branche pas
Re: Bizzarerie électrique manos
Posté : lun. sept. 03, 2018 15:41 pm
par cdrik915
Bé je ne vois pas a quoi il peut servir...............
Re: Bizzarerie électrique manos
Posté : lun. sept. 03, 2018 20:03 pm
par summit
Cyril Saiter a écrit : ven. août 31, 2018 10:29 am
bonjour,
Je viens de refaire le faisceau de mes manos sur le cab car il ne fonctionnais plus.
1ère bizarrerie le voltmètre affiche le voltage contact coupé et quant je met le contact il tombe a 0.
le branchement + ap contact alim mano, masse sur masse et G sur 12v permanent.
2ème bizarrerie la pression d huile reste a font or contact et tombe a 0 avec contact
le branchement pareille que le voltmètre G sur capteur
3ème bizarrerie la temp eau fonctionne parfaitement avec les même branchement.
+ ap contact de chaque mano sur le même câble, masse pareil donc pourquoi la temp fonctionne et les 2 autre ce comporte comme si ils étaient branché sur un + av contact au lieu d un plus après contact.
question quel est la couleur du câble + ap contact sur le nemann es bien le noir ?
On t'as déjà demandé de nous fournir la photo. Chose que tu n'as pas faites.
Je t'ai fait un rappel du collège, comment brancher un voltmètre pour mesurer une tension.
Quand à ta Borne G, je parirai que celà est juste l'abréviation de Ground, qui est ta masse pour le retour du voltmètre.
Ton autre borne indiquée avec le signe -, est la mise à la masse pour ton ampoule d'éclairage.
Re: Bizzarerie électrique manos
Posté : lun. sept. 03, 2018 21:57 pm
par P'titBoulon63
Mes Vdo sont d'origine et ils ont pas la même tête que les tient.
Re: Bizzarerie électrique manos
Posté : lun. sept. 03, 2018 22:09 pm
par fabou33
Voici mon schéma simple de mon branchement des mes mano vdo. Je ne suis pas électricien.
Re: Bizzarerie électrique manos
Posté : mar. sept. 04, 2018 08:28 am
par olive06

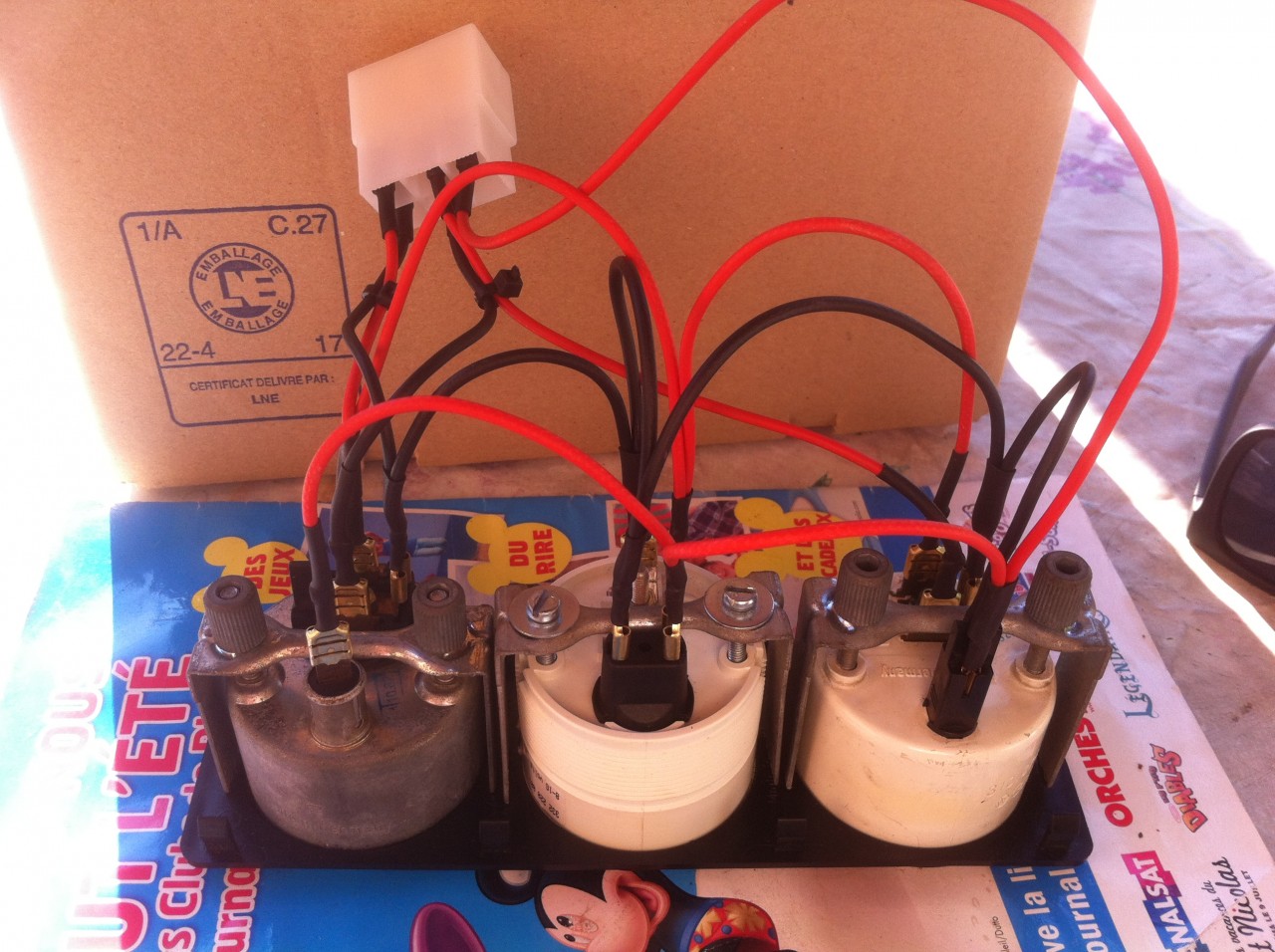

voici mon montage
Re: Bizzarerie électrique manos
Posté : ven. sept. 07, 2018 21:34 pm
par fabou33
Quel beau montage ça fait pro. Je vais peut être m en inspirer pour refaire le mien proprement.
Re: Bizzarerie électrique manos
Posté : sam. sept. 08, 2018 18:57 pm
par olive06
c est ce que je voulais
cosse a sertir et gaine thermo y a rien de mieux, tu n y reviendra pas, ce qui n est pas le cas des cosse classique
J ai prévu aussi une cosse blanche pour pouvoir les retirer facilement sans tout recabler ensuite
